Figura 1.1
La ventana de inicio nos permitirá seleccionar de entre las siguientes opciones:
Abrir dibujos
Crear dibujos
Biblioteca de símbolos
Si deseamos abrir un archivo, en la solapa “Abrir dibujos” contaremos con la posibilidad de agrupar por fecha, nombre o ubicación.

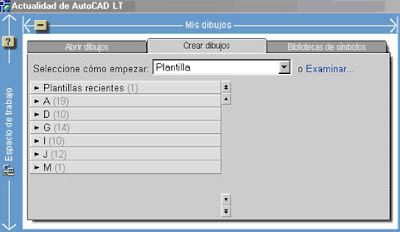

Figura 1.2
La solapa “Crear Dibujos” nos presenta las opciones Plantilla, Empezar desde el principio y Asistente.
Plantilla (ver figura 1.2)
Comenzamos un nuevo dibujo basado en un modelo que seleccionaremos de una lista. Dicho modelo será preparado por nosotros para que contemos con toda la información propia que es común a la mayoría de nuestros planos. Más adelante aprenderemos a generarlo. Su formato es *.dwt
Figura 1.3
Empezar desde el principio (ver figura 1.3)
Comenzamos un dibujo nuevo pudiendo elegir entre dos opciones de sistemas de medición: pulgadas y sistema métrico.
Figura 1.4
Asistentes
Comenzamos un dibujo nuevo pudiendo seleccionar dos opciones: Configuración rápida y Configuración Avanzada. Si elegimos Configuración rápida tendremos dos ventanas desde la cuales se determina:
Figura 1.5 - Sistema de medición.
Figura 1.6. - Espacio de trabajo.
Figura 1.7
La solapa “Biblioteca de Símbolos” ( Figura 1.8) muestra una lista de bibliotecas de símbolos que pueden seleccionarse y cargarse en AutoCAD DesignCenter.Figura 1.8
